FITTINGS

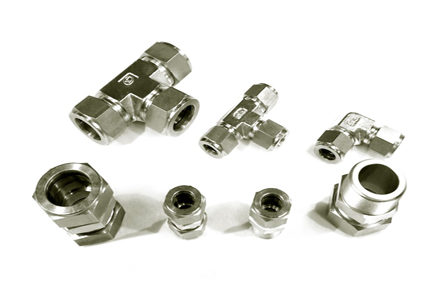

ข้อต่อตาไก่ 2 ชั้น (Fitting Double Ferrule)

สำหรับงานในอุตสาหกรรมที่ต้องใช้แรงดันสูงๆ จำเป็นต้องใช้ข้อต่อแบบตาไก่ 2 ชั้น โดยการทำงานของตาไก่ชนิดนี้ จะประกอบไปด้วยตาไก่ 2 ชั้น ที่เรียกว่า Ferrule
จึงมีส่วนสัมผัสและบีบรัดท่อเพิ่มขึ้นเป็น2เท่า จึงทำให้สามารถรับงานที่มีแรงดันได้มากขึ้น
หน้าที่ของข้อต่อ คือ การยึดท่อ Tube หรือ Pipe และ กันรั่ว Seal Leak Free
การขันฟิตติ้งกับ Tube ต้องขันให้พอดี ถ้าขันแน่นไป Tube จะบวม แต่ถ้าขันพอดี ข้อต่อจะไม่สามารถเลื่อนได้ในแนวแกน แต่ Ferrule นั้นสามารถหมุนรอบตัวได้
และในส่วนของตาไก่ 2 ชั้นนั้น สามารถถอดเปลี่ยนได้โดยใช้ Body กับ Nut ตัวเดิม
การรับแรงดันได้มากเท่าไหร่นั้น ถ้าเป็นฝั่งข้อต่อตาไก่ 2 ชั้น ตาไก่จะรับแรงดันได้มากกว่าท่อที่ใช้อยู่แล้ว พิสูจน์ได้จากการทำ Burst Test
แตในส่วนของฝั่งเกลียวนั้นต้องดูจากตารางการทนแรงดันของเกลียวแต่ละขนาดเพื่อเปรียบเทียบ

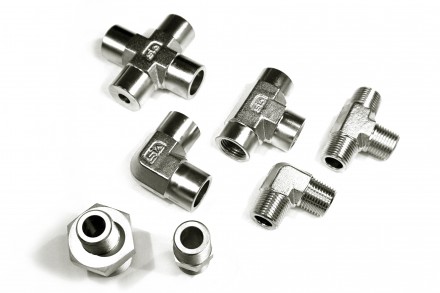

โดยทั่วไปข้อต่อจะมีหลากหลายชนิด เช่น ข้อต่อตรง(Union), ข้องอ(Elbow), สามทาง(Tee), สี่ทาง(Cross), เกลียวนอก(Nipple), เกลียวใน(Coupling)
ต่อท่อกับเกลียวตัวผู้(Male Connector), ต่อท่อกับเกลียวตัวเมีย(Female Connector) เป็นต้น
การเลือกใช้ข้อต่อสำหรับงาน Tube ก็เป็นปัจจัยหนึ่งที่สำคัญไม่น้อยไปกว่าการออกแบบและติดตั้งที่เหมาะสม

มาตรฐานของ Fitting ASTM A269 ถูกกำหนดขึ้นโดยประเทศสหรัฐอเมริกาซึ่งในสมัยนั้นการใช้งานเครื่องมือวัดและควบคุมจะใช้ข้อต่อแบบ Hydraulic และใช้ Pipe ที่มีขนาดเส้นผ่านศูนย์กลางเล็ก ๆเพื่อต่อระบบท่อเข้าด้วยกัน การนำ Tubing มาใช้ ทำให้เกิดการเปลี่ยนแปลงไปในทางที่ดีขึ้น เนื่องจากน้ำหนักน้อยกว่า ใช้ข้อต่อน้อยกว่า และสามารถใช้งานได้ที่อัตราการไหลที่สูงกว่า ซึ่งหมายถึง สามารถใช้งานได้กับแรงดันที่สูงกว่าในโรงงานอุตสาหกรรมซึ่งเดิมมักจะใช้ Pipe ในการเชื่อมต่อ เพื่อใช้ในการผลิตในหลาย ๆ อุตสาหกรรม ได้เปลี่ยนมาใช้ Tube แทน อันเนื่องมาจากข้อดีหลายประการ เช่น

• ค่าขนส่ง เครื่องมือ และค่าติดตั้งแรงงานที่ใช้ในการติดตั้งถูกกว่า เนื่องจาก Tube สามารถตัดหรือดัดได้ ไม่ต้องทำเกลียว น้ำหนักเบากว่า
• การซ่อมบำรุงทำได้สะดวกรวดเร็วและประหยัดเวลากว่า
• ในด้านการใช้งาน การออกแบบทางวิศวกรรม Tube จะมีการสูญเสียความดันตรงข้อต่อต่าง ๆ น้อยกว่า มีโครงสร้างที่แข็งแรงกว่า และไม่มีการรั่วอย่างแน่นอน หากเลือกใช้ข้อต่อและมีการติดตั้งอย่างถูกต้องเหมาะสม
