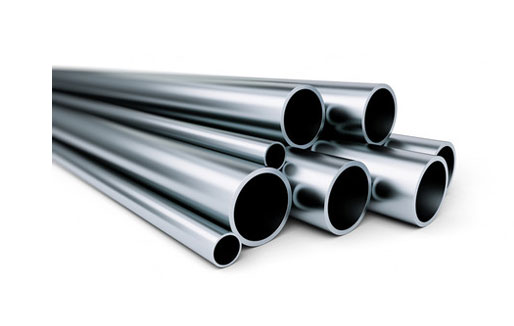

STAINLESS STEEL TUBE

SEAMLESS STAINLESS STEEL TUBE & COPPER TUBE

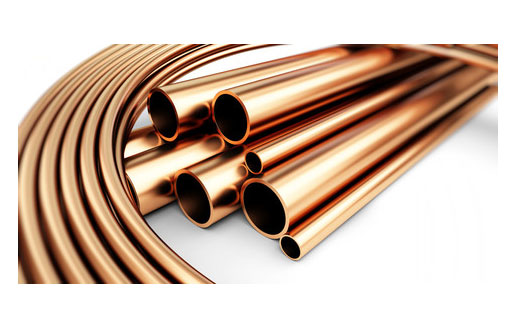

COPPER TUBE

SEAMLESS STAINLESS STEEL TUBE & COPPER TUBE

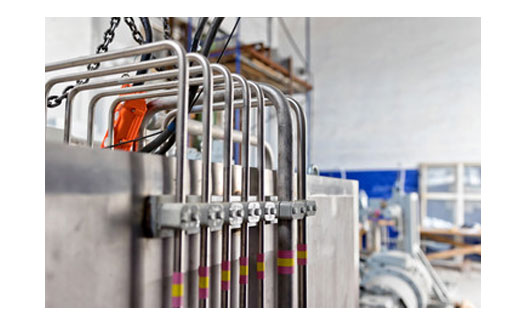

Sample Scope

ท่อสแตนเลส ท่อทองแดง ท่อเหล็ก

เนื่องจากปกติโดยทั่วไปนั้นในงานอุตสาหกรรมในประเทศไทยนั้น จริงๆแล้วคำว่าท่อ มักจะถูกเรียกใช้กันสับสนบ่อยครั้ง ระหว่างคำว่า Tube และ Pipe รู้หรือไม่ว่าทั้งสองแบบนี้ มันก็คือท่อเหมือนกันนั่นแหละครับ แต่การใช้งานและมาตราฐานจะแตกต่างกันอย่างสิ้นเชิงนะครับ เราลองมาดูว่า ระหว่าง Tube และ Pipe มีข้อแตกต่างกันอย่างไร

Tube คือ ทิ้วท์
การใช้ tube ออกแบบหลักๆให้ “อยู่ในอุปกรณ์ในเครื่องจักรกล หรือระบบส่งกำลัง ส่งสัญญาณ และงานโครงสร้าง” เช่น Tube ในอุปกรณ์แลกปลี่ยนความร้อน, ระบบส่งลมผ่าน Tube ในอุปกรณ์ Instrument ระบบส่งกำลัง Hydrulic เป็นต้น

• การกำหนดขนาด Tube
  Tube is mainly designed to “be in the machinery equipment or transmission system and structure work”, such as the tube in the thermal exchange device and air transmission system, instrument of hydraulic transmission system.
1. บอกขนาดเป็น OD. x W/T (โตนอก x ความหนา)
2. บอกขนาดเป็น OD. x ID. (โตนอก x โตใน)

Pipe คือ ไปป์
Pipe เป็นอุปกรณ์ใช้ใน “การส่งของไหลเป็นหลัก” โดยจะถูกออกแบบให้พาของเหลวจากอุปกรณ์หนึ่งวิ่งไหลผ่านไปอีกอุปกรณ์หนึ่ง โดยท่อพวกนี้จะถูกออกแบบในระบบ Piping system เช่น ASME B31.1, 31.3 เป็นต้น

• การกำหนดขนาด Pipe จะกำหนดด้วย
  Pipe is the equipment to mainly “deliver liquid”. It is designed to deliver liquid from one equipment to another. It is designed in piping system, such as ASTM B31.1, 31. The size of pipe are:
1. ขนาดท่อเฉลี่ย หรือ NPS (Nominal Pipe Size) หรือ NB (Nominal Bore)
2. ความหนาท่อ Sch. (Schedule) หรือ STD, XS, XXS

แต่ไม่ว่าจะเป็น Tube หรือ Pipe นั้น จะมีลักษณะอีกอย่างนึงที่ทำให้เราสามารถเลือกใช้งานให้เหมาะสมที่เรียกกันว่าท่อแบบไม่มีตะเข็บและท่อแบบเชื่อม นั่นเอง Seamless , Welded(ERW, CBW, EFW) และวัสดุที่นำมาผลิตท่อนั้นมีหลายชนิดมากมาย เช่น สแตนเลส สตีล, ทองแดง, เหล็ก, อลูมิเนียม ฯลฯ

หมายเหตุ

1. OD - Outside Diameter คือ ขนาดโตนอก
2. ID - Inside Diameter คือ ขนาดโตใน
3. W/T - Wall Thickness คือ ความหนาเป็นนิ้ว หรือ มิลลิเมตร
4. NB - Nominal Bore คือ ขนาดโตนอกตามตาราง
5. Sch - Schedule คือ ความหนาตามตารางเบอร์
